 Filtre avec inductance

    Avec redressement monophasé simple (demi-onde)

Le filtre inductif le plus simple consiste en une inductance (ou bobine de lissage) placée en série avec la charge

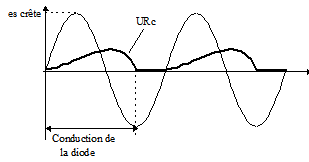

Il utilise la propriété des inductances de s’opposer à toute variation du courant qui les traverse. Placée en série, l’inductance oppose donc une forte résistance au passage du composant alternatif. Ceci contribue à diminuer la tension d’ondulation. La forme d’onde aux bornes de la charge est illustrée

Le courant dans la charge atteint son maximum après celui de la tension de es. Le courant se prolonge après l’inversion de la source d’alimentation lorsque la bobine restitue l’énergie qu’elle avait emmagasinée. La durée de ce débit augmente avec la constante de temps L/Rc.
