Vocabulaire Technique des formes usuelles des Pièces Mécaniques



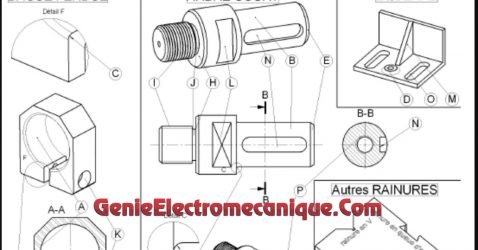

Les principales formes usuelles pour les pièces mécaniques sont :

Arbre

Elément contenu cylindrique

Alésage

Forme contenante cylindrique

Arrondi

Surface à section circulaire partielle qui est destinée à supprimer une arête vive.

Chanfrein

Petite surface obtenue par suppression d’une arête sur une pièce

Bossage

Saillie prévue sur une pièce afin de limiter la portée (surface d’appui)

Congé

Surface à section circulaire partielle destinée à raccorder deux surfaces formant un angle rentrant

Embase

Elément d’une pièce destiné à servir de base

Epaulement

Changement brusque de la section d’une pièce par usinage

Filetage

Rainure(s) hélicoïdale(s) exécutée(s) à partir d’un cylindre ou d’un cône EXTERIEUR

Gorge

Dégagement étroit généralement arrondi à sa partie inférieure

Lamage

Logement cylindrique généralement destiné à « noyer » une tête de vis

Méplat

Surface plane sur une pièce à section circulaire

Nervure

Partie saillante d’une pièce servant à augmenter la résistance ou la rigidité

Rainure

Entaille longue dans une pièce pour recevoir une clavette, une languette ou plus généralement un tenon

Trou oblong

Trou plus long que large, terminé par deux demi-cylindres.

Taraudage

Rainure(s) hélicoïdale(s) exécutée(s) à partir d’un cylindre ou d’un cône INTERIEUR
