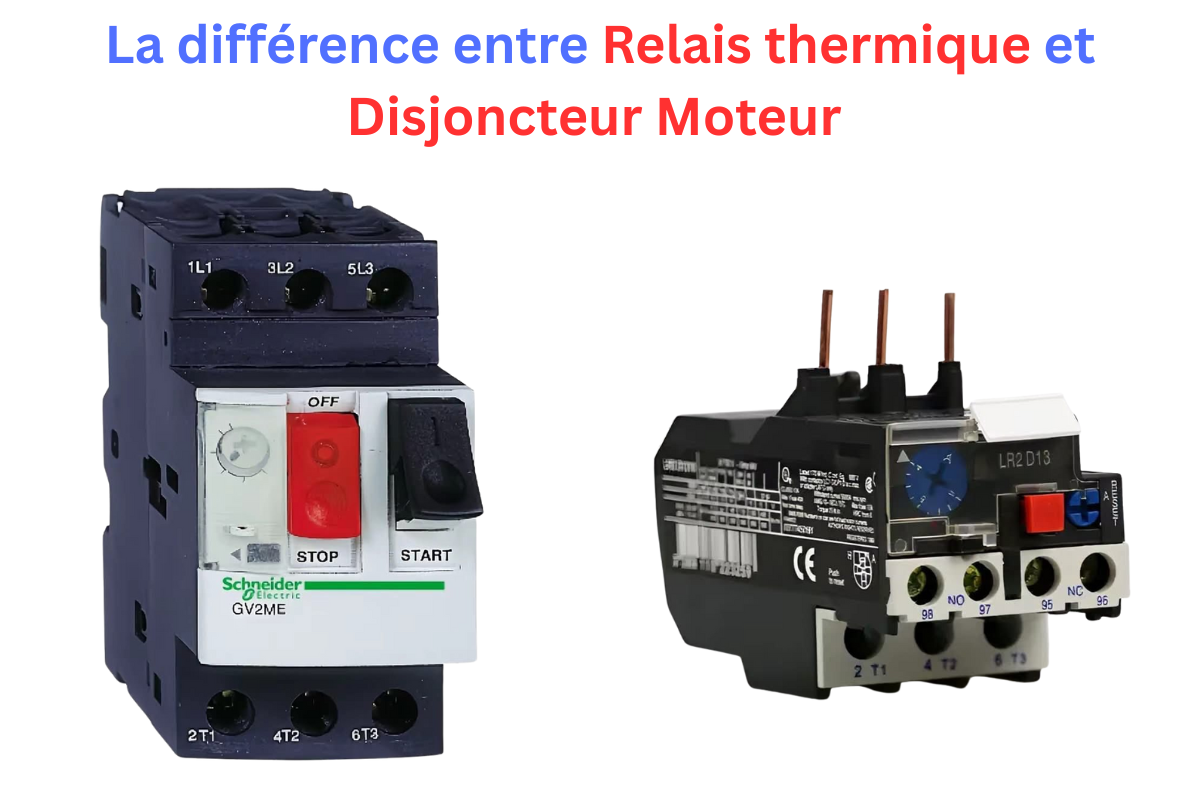

Différence entre disjoncteur moteur et relais thermique

Dans le domaine de l’électricité industrielle et de l’électrotechnique, la protection des moteurs électriques est un élément essentiel pour garantir la sécurité des installations et prolonger la durée de vie des équipements. Deux dispositifs sont souvent confondus : le disjoncteur moteur et le relais thermique. Bien qu’ils soient complémentaires, leurs rôles et leurs fonctions sont très différents. Ce guide vous explique clairement la différence entre ces deux appareils indispensables.

Qu’est-ce qu’un disjoncteur moteur ?

Le disjoncteur moteur est un appareil de protection complet conçu spécifiquement pour les moteurs électriques. Il assure plusieurs fonctions de sécurité à la fois. Tout d’abord, il protège le moteur contre les surcharges, lorsque le courant dépasse la valeur normale pendant une durée prolongée. Ensuite, il offre une protection efficace contre les courts-circuits, qui peuvent provoquer des dégâts importants en quelques millisecondes. Enfin, il détecte la perte de phase, une situation dangereuse pour les moteurs triphasés.

Le disjoncteur moteur intègre généralement un déclenchement thermique (pour les surcharges) et un déclenchement magnétique (pour les courts-circuits). Il peut fonctionner seul, sans contacteur, ce qui le rend compact, pratique et simple à installer, notamment pour les petites et moyennes installations.

Qu’est-ce qu’un relais thermique ?

Le relais thermique est un dispositif de protection contre les surcharges uniquement. Il fonctionne en surveillant l’échauffement du courant traversant le moteur. En cas de surcharge prolongée, il déclenche et coupe le circuit de commande, arrêtant ainsi le moteur.

Contrairement au disjoncteur moteur, le relais thermique ne protège pas contre les courts-circuits. C’est pourquoi il doit toujours être utilisé avec un contacteur et un dispositif de protection contre les courts-circuits (disjoncteur ou fusibles). Il est très utilisé dans les installations industrielles complexes où la commande et la puissance sont séparées.

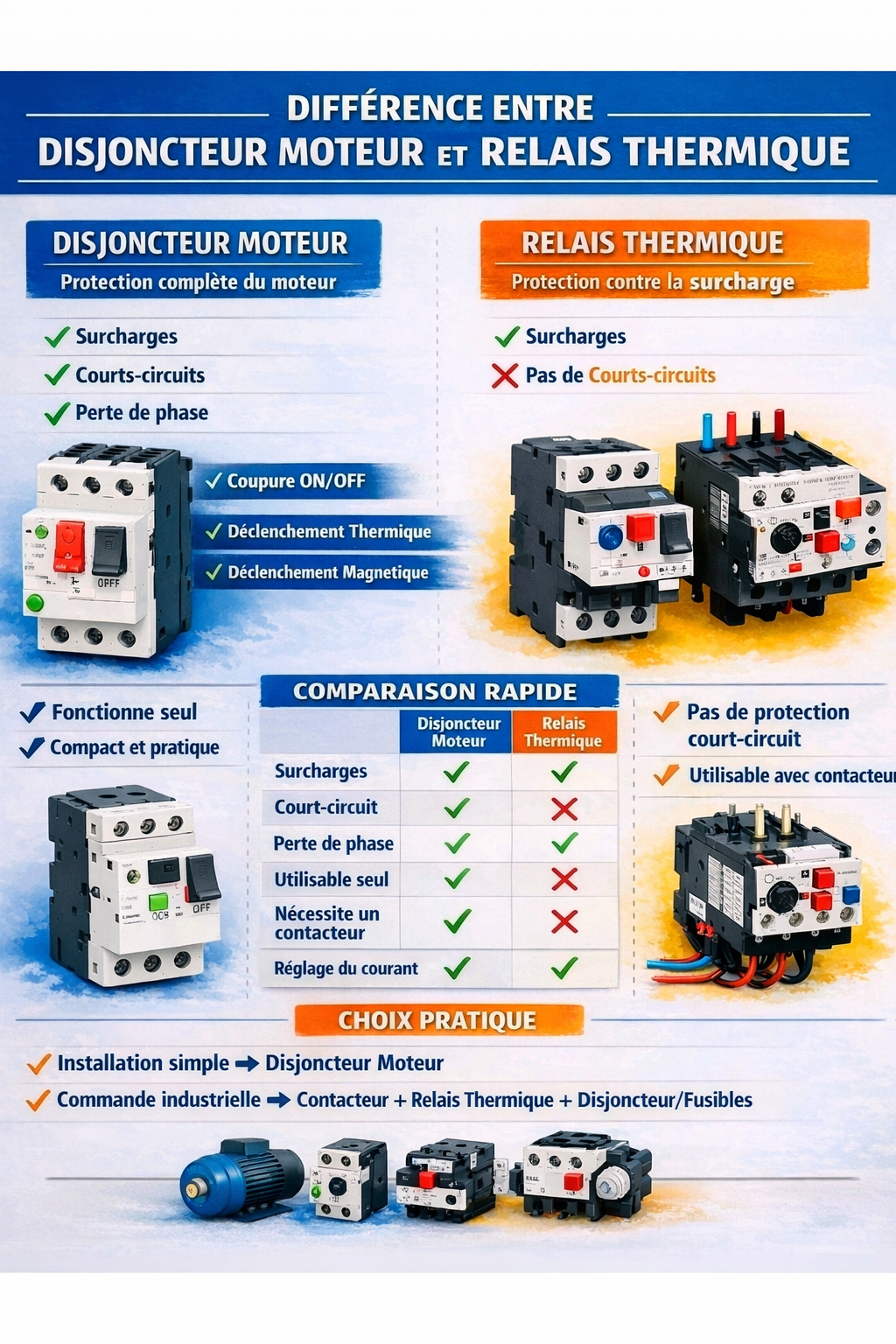

Comparaison entre disjoncteur moteur et relais thermique

Protection contre les surcharges : ✔️ les deux
Protection contre les courts-circuits : ✔️ disjoncteur moteur / ❌ relais thermique
Perte de phase : ✔️ les deux
Utilisable seul : ✔️ disjoncteur moteur / ❌ relais thermique
Nécessite un contacteur : ❌ disjoncteur moteur / ✔️ relais thermique
Réglage du courant : ✔️ les deux

Quel choix faire ?

Le choix dépend du type d’installation :

Pour une installation simple, rapide et compacte, le disjoncteur moteur est la meilleure solution.
Pour une commande industrielle, avec automatisme et contrôle avancé, la combinaison contacteur + relais thermique + protection court-circuit est recommandée.

Conclusion

En résumé, le disjoncteur moteur offre une protection complète et autonome, tandis que le relais thermique est un élément de protection ciblé, indispensable mais incomplet seul. Comprendre la différence entre ces deux dispositifs permet de concevoir des installations électriques plus sûres, plus fiables et conformes aux normes.
