Réduisez votre facture d’électricité

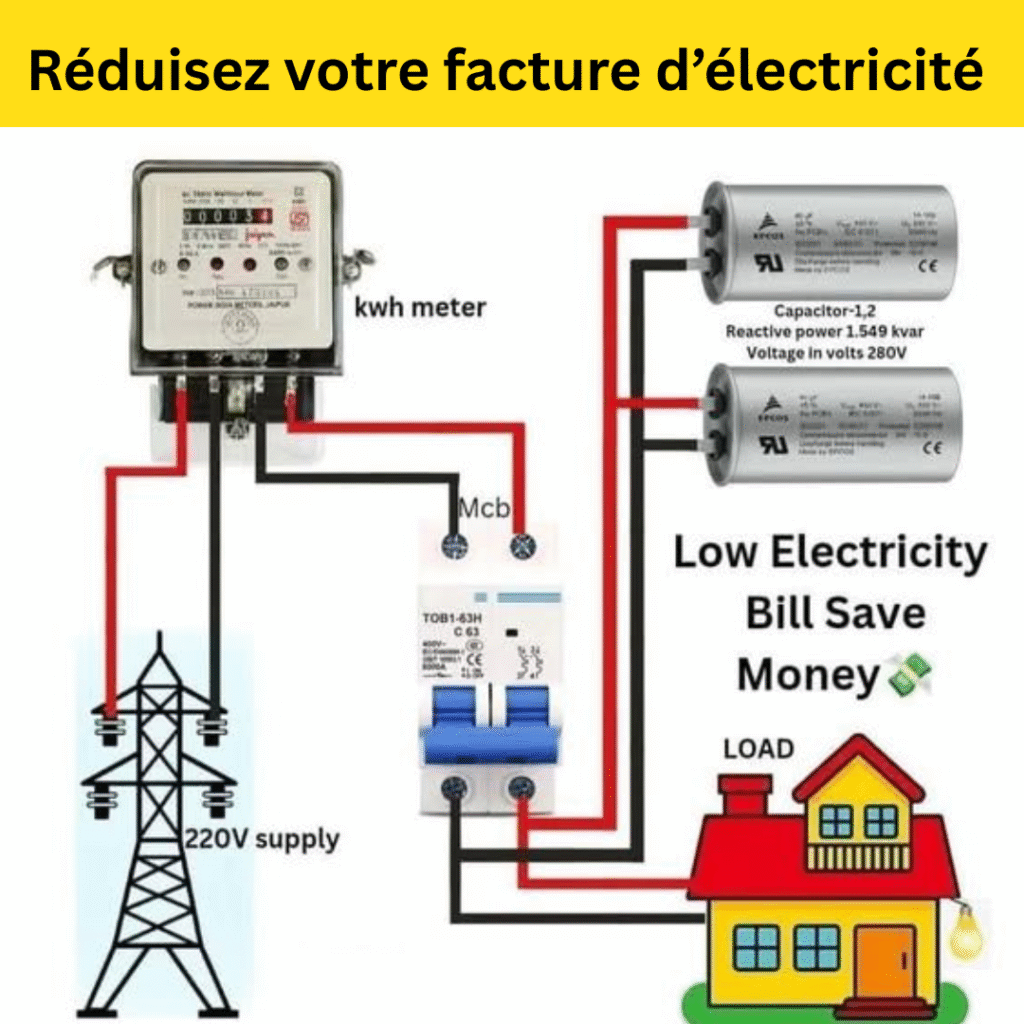

Schéma de Câblage Électrique (Économie d’Électricité)

Ce schéma illustre la connexion des différents composants entre l’alimentation électrique du réseau et une charge domestique (la maison).

220V supply : Alimentation 220V (Fourniture d’électricité du réseau).
kwh meter : Compteur kWh (Compteur d’énergie électrique, mesurant la consommation).
Mcb (Miniature Circuit Breaker) : Disjoncteur (Protège le circuit contre les surintensités et les courts-circuits).
Capacitor-1,2 : Condensateurs-1,2 (Dispositifs de correction du facteur de puissance).
- Reactive power 1.549 kvar : Puissance réactive 1,549 kvar (Le kvar signifie kilovolt-ampère réactif, c’est la puissance que ces condensateurs peuvent fournir).
- Voltage in volts 280V : Tension en volts 280V (La tension nominale des condensateurs).
LOAD : CHARGE (La maison et ses appareils, qui consomment l’énergie).
Low Electricity Bill Save Money : Faible Facture d’Électricité Économiser de l’Argent.

Fonctionnement du Schéma

L’alimentation 220V du réseau (symbolisée par le pylône) arrive au compteur kWh.
La sortie du compteur kWh est connectée à l’entrée du disjoncteur.
La sortie du disjoncteur est divisée :
- Une partie va alimenter la charge (la maison).
- Une autre partie est connectée en parallèle aux condensateurs.
Les condensateurs sont également connectés en parallèle avec la charge et sont placés après le compteur.

Note sur l’Économie d’Électricité

L’idée derrière l’ajout des condensateurs est d’améliorer le facteur de puissance de l’installation domestique. Les appareils ménagers (moteurs, alimentations à découpage, etc.) consomment souvent de la puissance réactive en plus de la puissance active ( $kWh$ ).

Les condensateurs fournissent localement cette puissance réactive (inductive).
Dans les systèmes industriels et commerciaux, améliorer le facteur de puissance permet d’éviter des pénalités facturées par le fournisseur d’électricité pour une puissance réactive excessive.
Pour les particuliers : Les compteurs résidentiels (compteurs kWh) ne mesurent généralement que la puissance active. L’installation de condensateurs n’aura donc généralement pas d’impact significatif sur la facture des ménages (sauf si le particulier est facturé pour la puissance réactive, ce qui est rare). De plus, l’utilisation de tels dispositifs n’est souvent pas recommandée ou est illégale si elle affecte le réseau ou la mesure de consommation de manière inappropriée.
