SCHÉMA BRANCHEMENT CÂBLAGE TABLEAU ELECTRIQUE

A A
1.4k
SHARES
1.4k
VIEWS
Share on FacebookShare on Twitter

– schéma tableau électrique domestique
-câblage et branchement d’un tableau électrique selon les différents surface d’habitation
– norme électrique d’installation et raccordement  d’un tableau a la maison

Le tableau électrique et également appelé tableau générale ou tableau de protection et assure la sécurité sur tous les circuits électrique de votre habitation

  Attention : Avant toute manipulation vérifier que votre disjoncteur générale sera hors tension

Schéma de branchement et câblage les différent type tableau électrique :
voici 3 série des schémas électrique pour chaque surface d’habitation

  • Schéma de branchement d’une surface inférieur ou égale à 35 m²
  • Schéma de branchement d’une surface entre 35 m² et 100 m²
Ajouter une légende

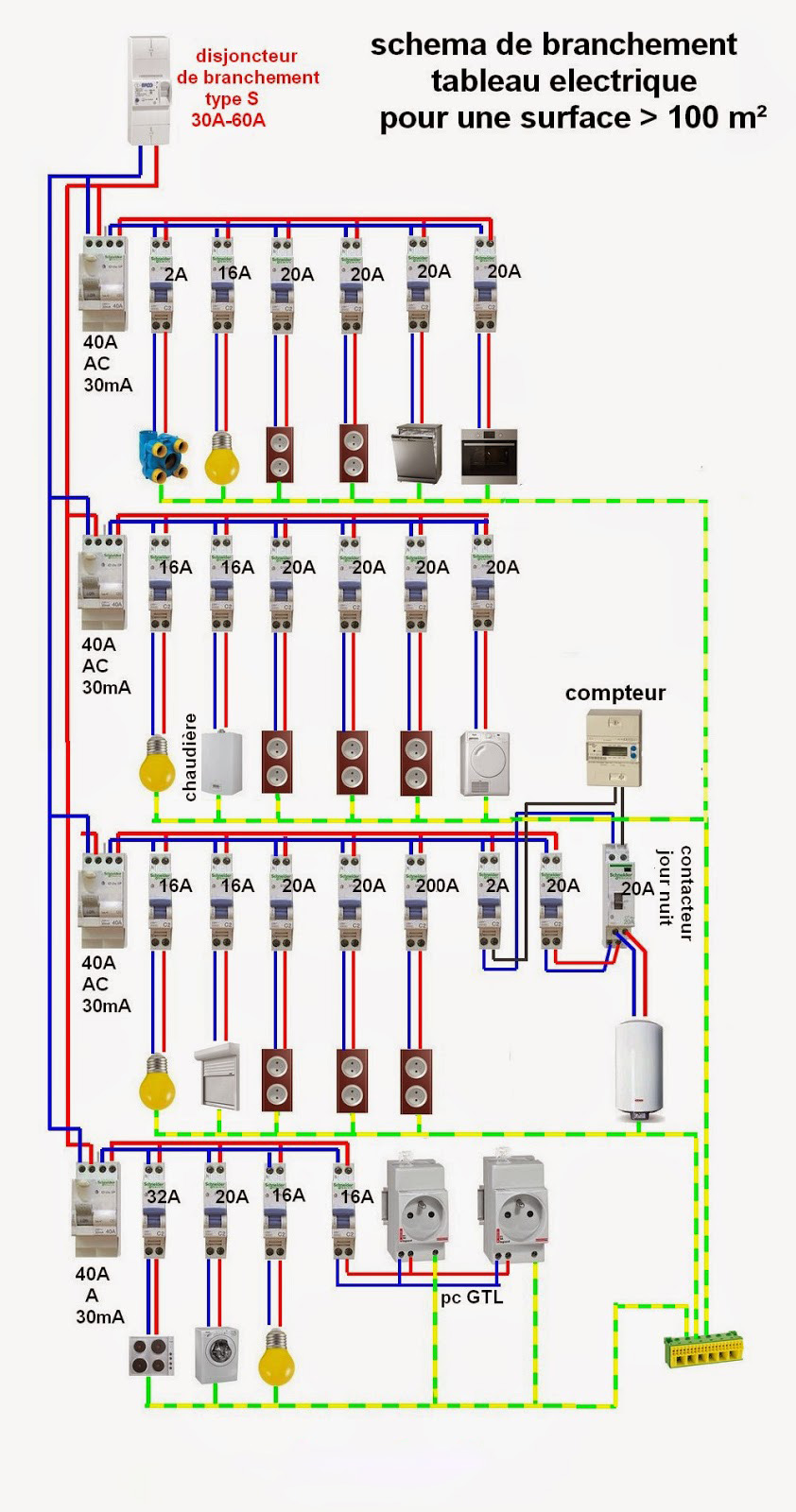

  • Schéma de branchement d’une surface supérieur à 100 m²

Norme electrique d’installation et raccordement  d’un tableau a la maison :

–   La gaine technique de logement (GTL):
 la gaine technique et obligatoire de puis l’année 1996 dans tous les locaux individuelle ou collectif selon la norme NFC 15-100 il y a trois cas possible

  • si vous faites une création totale de votre installation electrique la gaine technique de logement et obligatoire
  • si vous faites une création totale de votre habitation avec redistributions des cloisons etobligatoire à réaliser la gaine technique de logement
  • si vous faites une création totale de votre habitation sont redistributions des cloisons n’êtes pas obligatoire à réaliser la gaine technique de logement

les dimensions de  la gaine technique de logement :

  • si la surface de logement et inférieur à 35 m² la gaine doit être 450 X 150 mm
  •  si la surface de logement et  supérieur à 35 m² doit être        600 X 200 mm

– Hauteur du tableau electrique :
les tableaux doit être placé dans un endroit facilement accessible et dans un hauteur comprise

  • entre 0,90 m et 1,80 m au-dessus du sol fini .
  • et entre 0,90 à 1,30 pour les locaux réservés au personnes a mobilité réduit ( handicapés) ou personnes âgées.

– les interrupteur différentiel :

la norme nf c 15-100 impose la nombre minimal des interrupteurs différentiel 30 mA selon la surface de votre habitation

  •    si la surface et inférieur ou égale  a 35 m² dans ce cas il faut installe ou moins

        – 1 interrupteur de 25 A de type AC
        – et 1 interrupteur de 40 A de type A

  •   si la surface entre 35 m² et 100 m² dans ce cas il faut installe ou moins

        – 2 interrupteur de 25 A de type AC
        – et 1 interrupteur de 40 A de type A

  • si la surface  et supérieure à 100 m² dans ce cas il faut installe ou moins

        – 3 interrupteur de 25 A de type AC
        – et 1 interrupteur de 40 A de type A

le type A  et obligatoire protège les circuits spécialise suivant ( plaque de cuissons , lave linge …)

– taille de tableau electrique :
la norme electrique impose également un réserve de 20 % dans tout les tableaux de répartition pour les extensions futures.

– le parafoudre :
le parafoudre de secteur et obligatoire d’installe pour évacuer le courant vers la terre.

  • dans les bâtiments équipés d’un partenaire
  • dans les bâtiment dont la ligne est entièrement ou partiellement aérienne

-mise à la terre :
la mise à la terre et essentiel à la sécurité des personnes contre le risque d’électrisation en cas de défaut d”isolement .
