Êtes-vous intéressé par l’électronique? Bien sûr, la théorie est ennuyeuse.
Commençons par de meilleurs circuits électroniques simples.
Pour un débutant ou qui veut un circuit aussi rapide à réaliser et peu coûteux.
C’est aussi un excellent apprentissage! Pourquoi?
Parce que la compréhension de circuits électroniques simples est une bonne base.
Circuits électroniques simples
Mon ami a dit.
“Un grand projet d’électronique comprend beaucoup de petits circuits électroniques ensemble”
Pensez-vous vraiment?
Je pense aussi que c’est vrai. Certains de vos travaux peuvent vouloir les petites pièces. Ainsi, de petits circuits l’aideront à bien fonctionner.
Et alors,
Je construisais beaucoup de petits circuits. Bien sûr, cela prend beaucoup de temps. Notre temps est précieux.
Je veux vous aider à choisir ce circuit qui est facile. Et construisez rapidement dans le temps. J’ai compilé un total de 15 circuits ci-dessous.
Circuit 1 # lampe de poche LED Lego automatique
Essayez une simple lampe de poche LED automatique. Avec 5 pièces seulement.
En savoir plus sur le transistor, le LDR, la LED et bien plus encore fonctionnent ensemble comme diviseur de tension.
Lire la suite dans la page suivante ….
Circuit 2 # Alarme d’arrosage d’une installation solaire simple
Il sonnera l’alarme lorsque le sol est sec. Ainsi, les arbres ne meurent pas.
La cellule solaire est une alimentation 6V DC. Ainsi, l’économie de commodité et ne nécessite pas de piles.
Le circuit sans utiliser de PCB. Vous pouvez construire facilement avec quelques pièces.
Circuit 3 # Faire une alimentation de 12V 2A DC
Si vous cherchez un adaptateur secteur 12V, projet facile.
Vous aimerez peut-être ce circuit.
Il peut alimenter tous les circuits qui nécessitent une source 12V DC sous 2A.
Par exemple, système audio CAR: Amplificateur TDA2004.
Quoi qu’il en soit, revenons à ce circuit.
C’est un bâtiment spécial avec un marteau!
Circuit 4 # Régulateur de tension fixe utilisant 78xx
Régulateur fixe 5V, 6V, 9V, 10V, 12V 1A par IC 7805,7806,7809,7812
Habituellement, l’alimentation principale d’un circuit électronique est la batterie.
Parce qu’elle est petite, l’énergie est propre et sûre.
Par exemple, la plupart des circuits utilisent une batterie 9V. Quand son pouvoir a disparu.
Nous devons acheter un nouveau remplacement. Ce n’est pas du tout pratique.
Ainsi, je fais une alimentation 9V à la place.
Le premier choix, nous vous recommandons d’utiliser LM7809.
Il fait partie de la famille IC-78xx en tant que régulateurs linéaires à trois bornes populaires.
Voir Dans le circuit ci-dessus.
L’ACV 12V à 18V d’un transformateur est alimenté en D1-D4. Ils redresseur AC à DC.
Ensuite, C1 filtre pour lisser DC.
Ensuite, le 7809 convertit cette tension continue non régulée en + 9V stable.
De plus, si vous avez besoin d’autres niveaux de tension.
Par exemple, 5V numérique, nous utilisons l’IC-7805 au lieu de l’IC-7809.
Donc, utilisez IC-7812 pour une sortie 12V DC.
Si vous voulez construire cela.
Vous pouvez voir des circuits électroniques plus simples avec une disposition PCB.
Circuit 5 # Première alimentation variable
Schéma de circuit de ma première alimentation CC variable de 1,25 V à 30 V à 1 A avec LM317
1,5 A, 1,2 V à 30 V Alimentation variable avec LM317
Parfois, vous devez utiliser un circuit d’alimentation de 1,5 V.
Mais vous ne pouvez pas utiliser IC-7805. Ou.
Vous devez utiliser une autre tension, par exemple 13V ou 4,5V.
Recommandé: Tout sur le régulateur de tension LM317 IC
De la meilleure façon, vous devez utiliser une alimentation régulée variable.
Pour les débutants et les plus simples, nous utilisons le LM317 (3 régulateurs réglables positifs terminaux).
Le LM317 est un CI régulateur réglable conçu pour de nombreuses alimentations pour une sortie de 1,5 A.
Connexes: la plus simple alimentation réglable 3A
En outre, il est réglable sur 1,2 V à 37 V, et avec limitation de courant, arrêt thermique, protection complète.
Ce circuit est conçu pour vous.
Il peut fournir une tension de 1,2 V à 30 V dans toutes les gammes, soit environ 1 A.
Circuit 6 # Apprenez la minuterie de transistor de 30 minutes
Minuterie de 30 minutes utilisant des transistors
Nous pouvons utiliser ces circuits électroniques simples. Pour apprendre le circuit de minuterie de base.
Le fonctionnement du circuit est basé sur l’apprentissage de la charge et de la décharge du condensateur.
Et nous pouvons l’appliquer pour allumer ou éteindre les appareils électriques.
L’application, il suffit de mettre un relais au lieu d’une LED.
Lire la suite dans la page suivante ….
Circuit 7 # Faire un testeur de tension sans contact
Détecteur de tension secteur CA sans contact simple
Voulez-vous un outil pour vérifier l’alimentation principale sans toucher?
Ce circuit peut le faire.
De manière simple, les transistors en circuit utilisent sans IC.
Vous pouvez entendre un son et le montrer avec un écran LED.
Circuit 8 # Minuterie 5-30 minutes utilisant IC 555
Ce circuit de minuterie utilise une minuterie IC 555. C’est petit, compact et portable.
Pour l’alarme en utilisant le buzzer. Nous pouvons sélectionner le temps 5, 10, 15 et 30 minutes avec S3 à S7 comme commande.
Il est clair que le cerveau est prêt à continuer à travailler.
Beaucoup d’amis aiment ça. Vous pouvez également l’aimer.
Vous pouvez lire plus: ce minuteur de 5-30 minutes avec une disposition PCB.
LM317 2N3055 Alimentation variable
Fiche produit NE5532 Pinout Double ampli-op à faible bruit
Schéma du circuit de l’égaliseur à transistor
Régulateurs LM317 CALCULATEUR
Alimentation variable 0-30V à 3A
0-50V 3A Alimentation variable
Circuit de protection des enceintes
Circuit de relais à semi-conducteurs professionnel
Circuit amplificateur MOSFET 200 watts classe G
Circuit d’interrupteur de verrouillage à 10 touches
Circuit 9 # Onduleur le plus simple utilisant des transistors

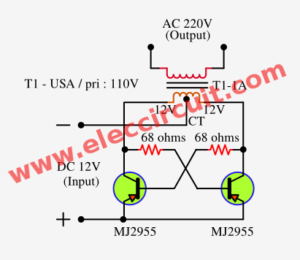

Circuit onduleur très simple de 50 watts utilisant MJ2955
Lorsque vous devez utiliser une petite ampoule avec une batterie 12V. Mais pas de lumière. Pourquoi? Cette ampoule nécessite une haute tension, 220VAC. Comment convertir 12VDC en 220VAC 50Hz?
Vous pouvez avoir de nombreuses idées à ce sujet. Mais si vous êtes pressé, voici une autre idée facile. Il nomme l’onduleur le plus simple.
Il utilise seulement deux transistors de puissance, deux résistances et un transformateur uniquement. Si facile! Vous pouvez les avoir dans le magasin.
Circuit 10 # Petit choc de générateur de haute tension!
choc haute tension utilisant le transistor-2SC1815
Si vous voulez faire un circuit amusant pour les gens. Ce circuit peut faire rire. Il s’agit d’un petit circuit de choc haute tension. La sortie est à faible courant. Ce n’est pas nocif pour les gens.
In-circuit a quelques composants seulement deux petits transistors NPN, 2 résistances et un transformateur. Si facile à construire et peu coûteux!
Circuit 11 # Amplificateur audio Low Watts avec PCB
Petit amplificateur audio LM386 pour batterie 9V
Ceci est mon premier circuit amplificateur audio. J’utilise LM386 comme principal, c’est un amplificateur basse tension (5V-12V) conçu spécifiquement pour les applications audio.
Qui peut être utilisé avec une petite batterie de 9 volts. Utilisation actuelle aussi petite que 5mA. Et amplification jusqu’à 500 mW.
Le gain est réglé en interne sur 20. Le gain peut être augmenté à 200 en connectant un condensateur de 10 uF entre les broches 1 (+) et 8 (-). De quoi étendre facilement le son d’un téléphone portable vers un haut-parleur de 3 pouces.
Circuit 12 # Amplificateur de puissance basse tension stéréo
Circuit mini amplificateur stéréo utilisant TDA2822
Il s’agit de mes premiers kits de circuits d’amplificateurs de puissance stéréo qui peuvent être utilisés avec une petite batterie de 9 volts fonctionnant sur batterie, avec un courant aussi faible que 5 milliampères. Et amplification jusqu’à 500 mW.
Circuit 13 # Circuits LED Chaser utilisant 4017 + IC 555
Il y a 5 circuits avec PCB sur les circuits LED Chaser ou les feux de course.
Ils utilisent IC-4017 pour piloter les LED et IC-555 comme générateur d’impulsions d’oscillateur. Il est préférable pour un débutant ou pour les enfants d’apprendre le numérique aussi mon fils les aime.
Remarque: il existe de nombreux sites intéressants à ce sujet.
Top 10 des circuits électroniques simples pour les débutants Merci d’avoir montré mon circuit sur vos sites
Électronique de base: 20 étapes
12 circuits électroniques simples – Une collection de circuits électroniques simples
EasyEDA – Conception de circuits imprimés en ligne et simulateur de circuits
Circuit 14 # Learn Dual LED Flasher Working
Circuit clignotant double LED
Cela appelle plus de travail Free Running Multivibrator pour ressembler à Flip Flop. Qui s’encourage à plusieurs reprises.
Les transistors PNP Q1 et Q2 soient utilisables en général (2N3906,2N2907, etc.)
Circuit 15 # Look Basic Music Mélodie sonore
Comment faire une mélodie simple en utilisant UM66T
Dans le circuit, la base d’utilisation fondamentalement IC UM66T utilise le son d’origine musicale douce et peut être facilement utilisée.
Il utilise juste un circuit intégré et un haut-parleur, un buzzer piézoélectrique, le petit, et a une alimentation 3V seulement.
Conclusion
Ce ne sont que quelques schémas de circuits faciles. Si vous voulez regarder plus de circuits, cliquez ici!
Non seulement que. Regardez plus de circuits ci-dessous!
