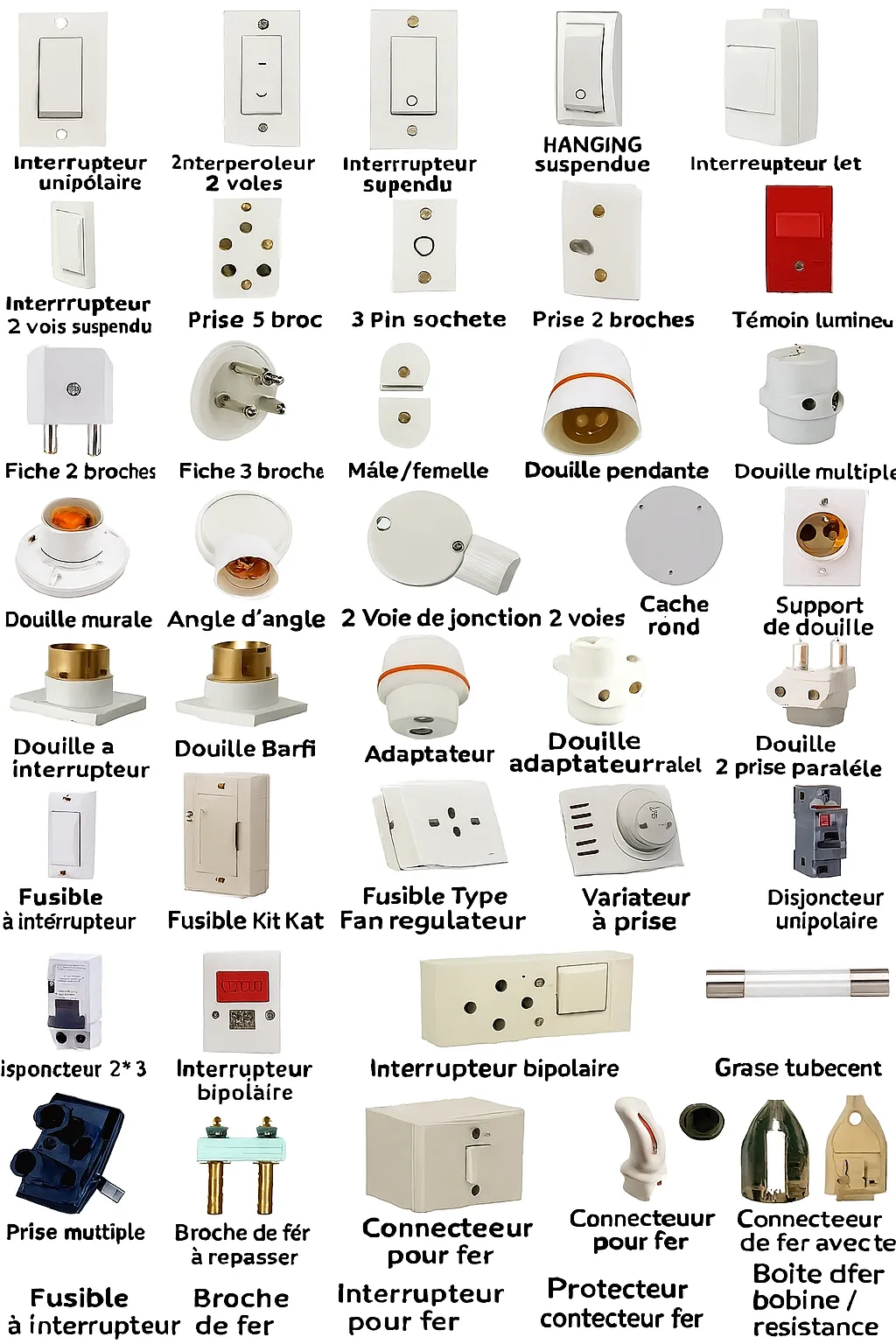

une planche visuelle éducative présentant une collection de 40 composants électriques couramment utilisés dans les installations domestiques ou industrielles. Elle est divisée en 8 lignes et 5 colonnes, avec chaque élément accompagné de son nom traduit en français (parfois avec quelques fautes d’orthographe ou d’espacement).
🔌 Types d’éléments représentés :
-
Interrupteurs : unipolaire, bipolaire, à bascule, suspendus, de lit, à témoin…
-
Prises et fiches : prises 2, 3 et 5 broches, fiches mâle/femelle, multiprises…
-
Douilles : murale, pendante, d’angle, avec ou sans interrupteur, multiples, Barfi…
-
Adaptateurs et boîtiers : adaptateurs parallèles, boîtes de jonction, boîtes combinées…
-
Fusibles et disjoncteurs : fusible Kit Kat, tube en verre, disjoncteur unipolaire, bipolaire…
-
Régulateurs et variateurs : de ventilateur et de prise…
-
Composants pour fer à repasser : broche, connecteur, interrupteur, boîtier de résistance…
🎯 Objectif :
L’image sert principalement de référence visuelle pour :
-
les étudiants en électricité,
-
les électriciens débutants,
-
ou toute personne souhaitant apprendre à reconnaître les composants électriques.
