Cours des engrenages

3.2 Définitions

– La géométrie des engrenages est entièrement décrite par un ensemble de paramètres qui sont également utilisés pour leur normalisation.

Cercle primitif : Cercle sur lequel se trouvent les points de contact des engrenages.

Cercle de base : Cercle  tangent à la droite normale  tangent à la droite normale aux points de contact sur les dents (appelée droite de pression).

Angle de pression α : angle de la droite de pression qui caractérise aussi la forme des dents.

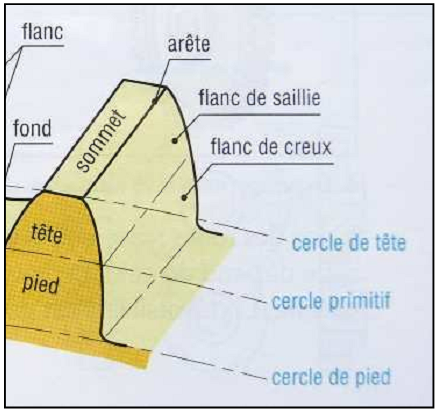

Cercle de tête : Cercle correspondant au diamètre maximal de l’engrenage.

 Cercle de pied : Cercle correspondant au diamètre minimal de l’engrenage.
Ces deux derniers cercles ne sont toutefois pas utilisés dans les calculs d’engrenages.

– Le cercle primitif sert de référence pour la définition des dimensions de la dent et d’autres paramètres :

 Saillie h_a : Différence entre les rayons du cercle de tête et du cercle primitif.

 Creux h_f : Différence entre les rayons du cercle primitif et du cercle de pied.

 Hauteur h : Différence entre les rayons du cercle de tête et de pied.
C’est aussi la somme de la saillie ha et du creux h_f
